一、減速機的用途、性能特點和型號標記

1.1 用途
圓錐圓柱齒輪減速機（以下簡稱減速機）用于輸入軸與輸出軸呈垂直方向布置的傳動裝置。主要用于帶式輸送機及各種運輸機械，也可用于煤炭、冶金、礦山、化工、建材、輕工、石油等各種通用機械的傳動機構中。
1.2 性能特點
承載能力高，噪聲低，體積小，重量輕，效率高，使用壽命長。
1.3 參數范圍
DBY、DBYK、DBZ型減速機各有12種規格，名義中心距為：160，180，200，224，250，280，315，355，400，450，500，560mm每種規格均有5種傳動比（8，10，11.2，12.5，14）兩種旋向，四種裝配型式，分別組成240種減速機。
DCY、DCYK、DCZ型減速機各有15種規格，名義中心距為：160，180，200，224，250，280，315，355，400，450，500，560，630，710，800mm；每種規格均有11種傳動比（16，18，20，22.4，25，28，31.5，35.5，40，45，50）兩種旋向，四種裝配型式，分別組成660種減速機。
本減速機系列可以滿足TD和DX型帶式輸送機及其他運輸機械的全部功率要求0.8-6.5m/s帶速的工作范圍。
1.4 結構
減速機的**級傳動為格里森制弧齒錐齒輪，第二、第三傳動則為漸開線圓柱斜齒輪。
減速機的潤滑：一般情況下，減速機的齒輪和軸承采用油池飛濺潤滑，自然冷卻。只有當減速機工作平衡溫度超過規定值，或承載功率超過熱功率PG1時，方采用加冷卻管的油池潤滑。
1.5 型號和標記
減速機的型號由型式代號，名義中心距a（末級中心距），公稱傳動比，裝配型式代號，輸入軸旋轉方向代號組成。
D-帶式輸送機類組代號，B-二級傳動，C-三級傳動，Y-硬齒面齒輪，Z-中硬齒面齒輪，K-輸出軸為空心軸形式。
名義中心距：用實際數字表示，單位為mm
傳動比：用公稱傳動比表示。
裝配型式：用羅馬數字I 、II、III、IV表示。
輸入軸的旋轉方向：面對輸入軸方向看，S為順時針方向，N為逆時針方向。
標記示例：
名義中心距為280mm，公稱傳動比為31.5，裝配型式為第III種，輸入軸為順時針方向旋轉的三級傳動減速機的標記為：減速機DCY280-31.5-III S ZBJ19026

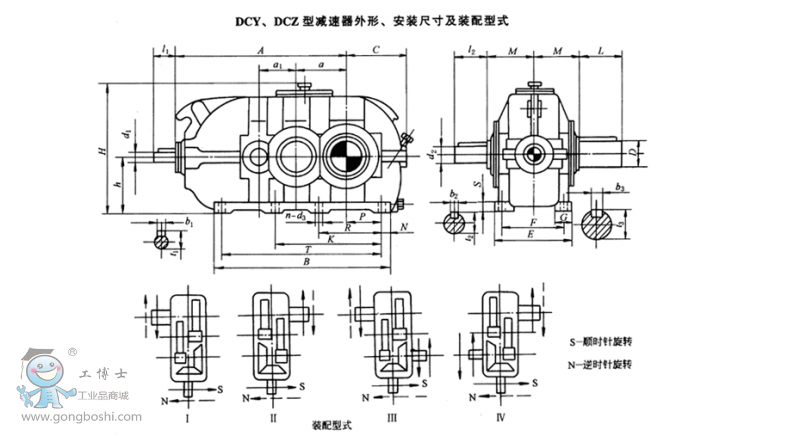

1.6 裝配形式

詳細規格及基本參數詳情

名義中心距 a	a1	d1	l1	d2	l2	D   (m6)	L	A	B	C	E	F	G	S	h	H	M
160	112	250js6	60	32k6	80	70	140	510	555	190	250	210	65	35	180	423	145
180	125	30js6	80	38k6		80	170	575	625	215	270	230	70		200	468	160
200	140	35k6		42k6	110	90		640	685	240	300	250	75	40	225	520	175
224	160	40k6	110	48k6		100	210	725	775	260	320	270	80	45	250	570	190
250	180	42k6		50m6		110		815	860	290	370	310	90	50	280	626	210
280	200	50k6		55m6		120		905	970	325	400	340	100	55	315	702	230
315	224	55m6		65m6	140	140	250	1020	1085	355	450	380	110	60	355	809	260
355	250	60m6	140	75m6		160	300	1140	1220	390	480	410	120	65	400	900	285
400	280	65m6		85m6	170	170		1275	1355	440	530	460	130	70	450	970	305
450	315	75m6		95m6		190	350	1425	1520	490	600	510	140	80	500	1065	345
500	355	90m6	170	100m6	210	220		1585	1690	570	650	560	150	90	560	1208	435
560	400	100m6	210	110m6		250	410	1775	1895	610	750	640	160	100	630	1325	475
630	450	110m6		130m6	250	300	470	1995	2145	675	800	690	170	110	710	1460	525
710	500	120m6		150m6		340	550	2235	2400	760	900	770	190	125	800	1665	570
800	560	130m6	250	160m6	300	400	650	2505	2700	840	1000	870	200	140	900	1870	625

名義中心距	n-d3	N	P	R	K	T	b1	t1	b2	t2	b3	t3	平均重量 Kg	油量 L
160	6-18	30	115	210	-	495	18	28	10	35	20	74.5	200	9
180			135	240		565		33		41	22	85	255	13
200	6-23	35	145	255		615	10	38	12	45	25	95	325	18
224			165	290		705	12	43	14	51.5	28	106	453	26
250	6-27	40	180	315		780		45		53.5		116	586	33
280		45	200	355		880	14	53.5	16	59	32	127	837	46
315	6-33	50	220	405	655	985	16	59	18	69	36	148	1100	65
355		55	245	450	740	1110	18	64	20	79.5	40	169	1550	90
400			280	510	840	1245		69	22	90		179	1967	125
450	8-39	60	315	575	940	1400	20	79.5	25	100	45	200	2675	180
500		70	350	645	1050	1550	25	95	28	106	50	231	4340	240
560	8-45	80	390	715	1165	1735	28	106		116	56	262	5320	335
630			445	800	1305	1985		116	32	137	70	314	7170	480
710		90	500	900	1490	2220	32	127	36	158	80	355	9600	690
800			560	1100	1680	2520		137	40	169	90	417	13340	940
