一、概述

硬齒面減速器主要包括平行軸系列和垂直軸系列．平行軸減速器是按國家標準 (JB／T8853—200。1)生產，產品經優化設計。具有國際八十年代先進水平，它主要包括ZDY(單級)、ZLY(兩級)、ZSY(三級)和ZFY(四級)四大系列，垂直軸減速器是按國家標準(』B／T9002—1999)生產．用于輸入軸與輸出軸呈垂直方向布置的傳動裝置．它主要包括DBY、DCY和DFY三大系列；
1．性能特點
(1)中心距．公稱傳動比等主要參數均經優化設計，主要零、部件—里換性好
(2)齒輪均采用優質合金鋼經滲碳、淬火而成．齒面硬度達54～62HRC
(3)體積小、重量輕、精度高、承載能力大、效率高，壽命長，可靠性高、傳動平穩、噪聲低。
(4)一般采用油池潤滑．自然冷卻，當熱功率不能滿足時，可采用循環油澗滑或風扇。冷卻盤管冷卻。
2、應用范圍
(1)輸入轉速一般n、≤1500r／min．
(2)齒輪傳動圓周速度不大于20mis。
(3)工作環境—40_50~'C．如果低于0℃．啟動前潤滑油應預熱至0℃以上。本減速器可用于正反兩個方向運轉。
(4)可廣泛用于冶金、礦山、化工、建材、起重、運輸、紡織、造紙、儀器、塑料、橡膠、工程機械、能源等工業部門。

二、選用方法

1、已知參數和條件
原動機名稱，功率P1= kW 轉速n1= r／min
工作機名稱，功率P2= kW 轉速n2= r／min
要求的傳動比i=n、／n，
每天工作小時數 h，每小時啟動次數 次，每小時運轉周期 ％．
負荷特點(平穩、沖擊、嚴重沖擊)．可靠度要求(一般、較高、高)
環境溫度 ℃，現場散熱條件，冷卻水溫度 ℃
聯軸器型式．齒輪軸軸伸上是否還要承受其他附加力
裝配方式 型，輸出軸旋向(雙向旋轉時請說明主旋向)
有無其他特殊要求
2、按額定功率選擇規格型號
平行軸系列齒輪箱的公稱輸入功率P。(表9—20)按載荷平穩，每天工作時間小于或等于10h，每小時啟動不超過5次．允許啟動轉矩為工作轉矩的2倍。單向運轉，單對齒輪的接觸強度安全系數約為1，失效概率小于或等于1％等條件計算確定的，，齒輪箱雙向運轉時．需視情況將PA乘上0．8—1．0的系數， 當反向載荷大，換向頻繁、選用的可靠度系數K。較低時．系數取較小值．反之取較大值，、
所選齒輪箱的額定功率必須滿足：P(：二P：KAK；K。≤PA
式中：
Pc—計算功率
P2—工作機功率
KA—使用系數．
KS—啟動系數
KR—可靠度系數
3、按許用熱功率校核
平行軸系列齒輪箱的許用熱功率P，適用于環境溫度20C．每小時100％連續運轉和功率利用率(P2／P1·100％)為100％的情況，條件不同時須進行修正。

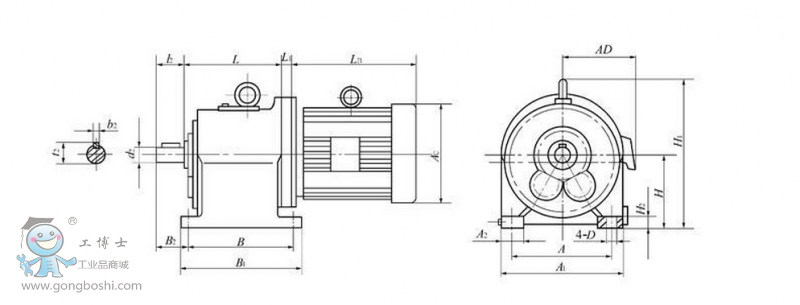

三、TY硬齒面減速機外形安裝圖：

減速機的外形尺寸及安裝尺寸

規格	d2 (m6)	L2	b2	t2	H	L1	H1	B2	B	B1	A	A1	A2	H2	D	重量 （Kg）	潤滑油量（L)
50	24	36	8	27	112	178	230	47	180	220	160	200	40	25	12	25	0.6
63	25	42	8	28	132	206	271	60	205	245	160	200	40	25	14.5	32	0.9
80	35	58	10	38	180	238	362	81	240	290	210	260	50	30	18.5	46	1.6
100	45	82	14	48.5	200	261	398	103	275	330	260	320	60	40	24	75	1.8
112	50	82	14	53.5	225	273	438	98	285	350	285	350	65	40	24	88	2.5
125	55	82	16	59	250	295	480	99	320	390	310	385	75	50	28	99	3.1
140	65	105	18	69	265	312	492	127	350	420	350	420	75	50	35	155	3.8
160	75	105	20	79.5	315	337	585	118	385	480	380	480	100	60	42	184	5.9
180	85	130	22	90	355	368	638	141	405	500	425	535	110	70	42	257	7.5
200	95	130	25	100	375	394	689	147	425	530	480	590	110	70	42	315	9.2
224	100	165	28	106	425	440	770	185	460	560	515	655	140	80	48	428	12
250	110	165	28	116	475	472	875	191	480	580	585	725	140	80	48	593	18.3

代號		電機機座號
		80	90S	90L	100L	112M	132S	132M	160M	160L	180M	180L	200L	225S	225M	250M	280S	280M
AC		165	175	175	205	250	270	270	325	325	360	360	400	450	450	495	555	555
AD		150	155	155	180	190	210	210	255	255	285	285	310	345	345	385	410	410
L	50	413	428	463	--	--	--	--	--	--	--	--	--	--	--	--	--	--
	63	445	456	481	--	--	--	--	--	--	--	--	--	--	--	--	--	--
	80	--	483	508	554	574	--	--	--	--	--	--	--	--	--	--	--	--
	100	--	499	524	581	601	644	704	--	--	--	--	--	--	--	--	--	--
	112	--	503	528	573	593	633	708	793	838	863	--	--	--	--	--	--	--
	125	--	--	--	591	611	685	730	803	853	877	945	--	--	--	--	--	--
	140	--	--	--	602	622	712	747	824	869	894	934	999	--	--	--	--	--
	160	--	--	--	621	641	696	741	847	892	917	957	1091	1067	1092	--	--	--
	180	--	--	--	654	674	744	789	874	919	944	984	1047	1094	1119	--	--	--
	200	--	--	--	685	704	776	821	930	975	1010	1050	1115	1160	1185	1395	1480	1530
	224	--	--	--	--	--	802	857	965	1010	1045	1085	1150	1223	1243	1431	1516	1566
	250	--	--	--	--	--	842	897	1006	1051	1076	1116	1181	1265	1285	1473	1572	1622

減速機的公稱傳動比和公稱輸入功率P1(N1=1500r/min)

公稱轉動比i	規格
	50	63	80	100	112	125	140	160	180	200	224	250
	公稱輸入功率P1(KW)
14	1.1	1.5	3	5.5	7.5	11	15	22	37	45	55	90
16	0.75	1.5	2.2	5.5	7.5	11	15	18.5	30	37	55	75
18	0.75	1.1	2.2	4	5.5	7.5	11	15	30	37	45	75
20	0.75	1.1	1.5	4	5.5	7.5	11	15	22	30	45	55
22.4	0.55	1.1	1.5	3	5.5	7.5	11	15	22	30	45	55
25	0.55	0.75	1.5	3	5.5	7.5	11	11	22	30	37	55
28	0.55	0.75	1.5	3	4	5.5	7.5	11	18.5	22	30	45
31.5	--	0.75	1.5	2.2	4	5.5	7.5	11	15	22	30	37
35.5	--	0.55	1.1	2.2	3	5.5	7.5	11	15	18.5	22	37
40	--	0.55	1.1	2.2	3	4	5.5	7.5	11	15	22	30
45	--	--	--	1.5	3	4	5.5	7.5	11	15	22	30
50	--	--	--	1.5	2.2	3	4	5.5	11	15	18.5	22
56	--	--	--	1.5	2.2	3	4	5.5	7.5	11	15	22
63	--	--	--	--	1.5	2.2	4	5.5	7.5	11	15	18.5
71	--	--	--	--	1.5	2.2	3	4	7.5	--	11	18.5
80	--	--	--	--	1.5	2.2	3	4	5	7.5	11	15
90	--	--	--	--	--	--	3	4	4	7.5	11	15
100	--	--	--	--	--	--	--	3	4	5.5	7.5	11
