| 產品類型名稱 |

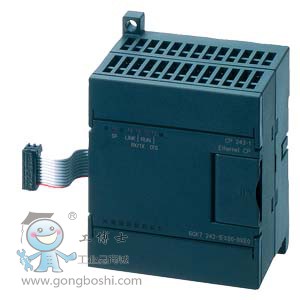

CP 243-1 |
| |
COMMUNICATIONSPROCESSOR CP243-1 FOR CONNECTING OF SIMATIC S7-22X TO INDUSTRIAL ETHERNET; FTP CLIENT COMMUNICATION; HTTP SERVER; FTP SERVER; E-MAIL CLIENT |
| 傳輸速率 |
| 傳輸率 |
|
| ● 在**個接口處 |
10 ... 100 Mbit/s |
| 接口 |
| 接口數量 / 符合工業以太網 |
1 |
| 電氣連接數量 |
|
| ● 在**個接口處 / 符合工業以太網 |
1 |
| ● 適用于電源 |
1 |
| 電氣連接規格 |
|
| ● 在**個接口處 / 符合工業以太網 |
RJ45 端口 |
| ● 適用于電源 |
3 針端子排 |
| 電源電壓、電流消耗、功率損耗 |
| 電壓類型 / 電源電壓 |
DC |
| 供電電壓 / 1 / 來自背板總線 |
5 V |
| 供電電壓 / 外部 |
24 V |
| 供電電壓 / 外部 / DC 時 / 額定值 |
24 V |
| 相對正公差 / DC 時 / 24 V 時 |
20 % |
| 相對負公差 / DC 時 / 24 V 時 |
15 % |
| 消耗電流 |
|
| ● 來自背板總線 / DC 時 / 5 V 時 / 典型 |
0.06 A |
| ● 來自外部電源電壓 / DC 時 / 24 V 時 / 典型 |
0.053 A |
| ● 來自外部電源電壓 / DC 時 / 24 V 時 / *大值 |
0.06 A |
| 損耗功率 [W] |
1.5 W |
| 許可的環境條件 |
| 環境溫度 |
|
| ● 在垂直安裝時 / 運行期間 |
0 ... 45 °C |
| ● 在水平安裝時 / 運行期間 |
0 ... 55 °C |
| ● 存放期間 |
-40 ... +70 °C |
| ● 運輸期間 |
-40 ... +70 °C |
| 相對空氣濕度 / 25 °C 時 / 無冷凝 / 運行期間 / *大值 |
95 % |
| 防護等級 IP |
IP20 |
| 結構、尺寸和重量 |
| 模塊格式 |
緊湊型模塊 S7-200 兩倍寬 |
| 寬度 |
71.2 mm |
| 高度 |
80 mm |
| 深度 |
62 mm |
| 凈重 |
0.15 kg |
| 產品特點、功能、組件 / 概述 |
| 模塊數量 |
|
| ● 每個 CPU / *大值 |
1 |
| ● 備注 |
- |
| 性能數據 / S7 通訊 |
| 可能的連接數 / 用于 S7 通信 |
|
| ● *大值 |
8 |
| ● PG 連接時 / *大值 |
1 |
| ● PG/OP 連接時 / *大值 |
8 |
| 性能數據 / IT 功能 |
| 可能的連接數 |
|
| ● 作為客戶端 / 通過 FTP / *大值 |
1 |
| ● 作為服務器 / nicht übersetzt / *大值 |
4 |
| ● 作為電子郵件客戶端 / *大值 |
1 |
| 帶 1024 個字符的電子郵件數量 / 電子郵件客戶端 / *大值 |
32 |
| 訪問權限數量 / 訪問保護 |
8 |
| 存儲空間 / 用戶存儲器的 |
|
| ● 用作閃存文件系統 |
8 Mibyte |
| 可能的寫循環次數 / 閃存單元 |
100000 |
| 性能數據 / 遠程控制系統 |
| 協議 / 支持 |
|
| ● TCP/IP |
是的 |
| 產品功能 / MIB 支持 |
不 |
| 協議 / 支持 |
|
| ● SNMP v1 |
不 |
| 組態軟件 |
|
| ● 需要 |
V4.0 SP8 以上版本的 STEP 7-Micro/WIN |
| 產品功能 / 診斷 |
| 產品功能 / 基于網絡的診斷 |
是的 |
| 產品功能 / 交換機 |
| 產品裝備 / 交換機 |
不 |
| |
