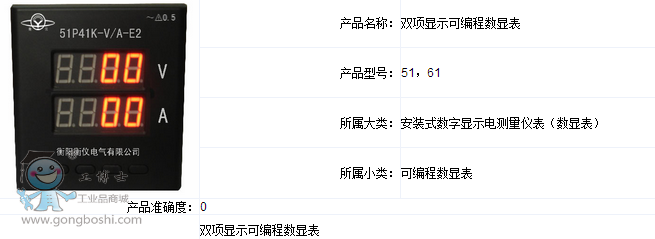

衡儀雙項顯示可編程數顯表51P41K-V/A-E2
雙項顯示可編程數顯表
衡陽
衡儀電氣有限公司研制的可編程數顯表是通過對交流信號直接采樣，并采用真有效值算法，直接測量電流、電壓、功率、功率因數、頻率值，通過LED或者LCD顯示器直接顯示的數顯儀表。可編程數顯表具有任意設置倍率，可改變量限，帶有模擬變送量變送輸出如4mA～20mA及RS-485通信接口等功能。
|
數顯表外形及開孔尺寸 尺寸為毫米
|
|
外形代號
|
外形尺寸
長×寬×厚
|
開孔尺寸
長×寬
|
|
16
|
160×80×130
|
152×75
|
|
42
|
120×120×95
|
111×111
|
|
46
|
120×60×130
|
115×55
|
|
51
|
96×96×80
|
90×90
|
|
56
|
96×48×110
|
91×45
|
|
6
|
80×80×85
|
75×75
|
|
61
|
72×72×80
|
66×66
|
|
81
|
48×48×112
|
44×44
|
常用數顯表測量范圍
| 規 格 |
備 注 |
| 名 稱 |
電流 |
電壓 |
測量范圍 |
| 直流電流表 |
0.5 mA～10 A |
10A以上外接定值分流器 |
| 直流電壓表 |
5 V～600 V |
600V以上外接定值電阻器 |
| 交流電流表 |
0.5 A～10 A |
10A以上外接電流互感器 |
| 交流電壓表 |
5 V～600 V |
600V以上外接電壓互感器 |
| 頻率表 |
100 V、220 V、380 V |
10Hz～100Hz
100Hz～1000Hz
1000Hz～10000Hz |
| 功率因素表 |
5 A或1 A |
0.5～1～0.5 |
| 功率表 |
| 常用數顯表優選規格 |
|
名 稱
|
單 位
|
量 限
|
備 注
|
|
直流電流表
|
mA
|
2、20、200、500
|
直接接入
|
|
A
|
2、10
|
|
20、100、200、500
|
外附定值分流器
(60、75、100）mv
|
|
kA
|
1、1.5、2、3、4、5、6、7、5、10、
|
|
直流電壓表
|
V
|
2、20、200、500
|
直接接入
|
|
kV
|
1、2
|
外附定值電阻器
|
|
交流電流表
|
A
|
1、2、5、10
|
直接接入
|
|
5、10、20、50、100、200、500
|
經電流互感器接入
次級電流為5A或1A
|
|
kA
|
1、2、5、10
|
|
交流電壓表
|
V
|
50、100、200、500
|
直接接入
|
|
kV
|
1、3、6、10、15、35、110、220、330、500
|
經電壓互感器接入
次級電壓為100V
|
