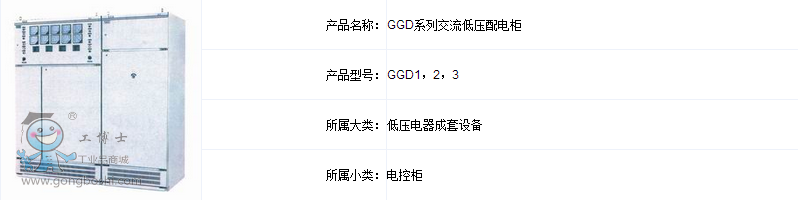

GGD系列交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶作為交流50Hz、額定工作電壓380V，額定工作電流至3150A的配電系統中作為動力、照明及配電設備的電能轉換、分配與控制之用。該產品分斷能力高，額定短時耐受電流達50kA。線路方案靈活、組合方便、實用性強、結構新穎等特點。該產品是我國組合式、固定面板開關柜的代有產品之一。
    本產品符合以下標準：IEC60439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備和控制設備》。

結構特點

GGD系列交流低壓配電柜的柜體采用通用柜的形式，框架用8MF冷彎型材局部焊接組裝而成，框架零件及專用配套件由專業公司生產配套供貨，以保證柜體的精度和質量。

柜體的零部件按模數化設計生產，并有20模數的安裝孔，通用系數高。縮短了生產裝配周期，也提高了工作效率。

柜體設計充分考慮到電器工作時散熱問題，在柜體上下兩端均有不同數量的散熱孔槽，使柜體形成一個自然通風道，達到散熱的目的。

柜體設計造型采用黃金分割比例使整柜美觀大方。

柜門用轉軸式活動鉸鏈與框架相連安裝、拆卸方便。門邊均嵌有一條山形橡膠條，關門時門與框架之間有一定的壓縮行程,能防止門與框架碰撞,也提高了防護等級。

柜體表面處理采用亞光靜電噴塑工藝，附著力強，質感好，視覺效果舒適，給值班人員創造較好環境。柜體的頂蓋可拆卸，便于主母線的裝配和調整，柜頂四角有吊環，用于起吊和裝動。

柜體的防護等級為IP30。

使用環境條件

海拔高度不超過2000m。

周圍環境溫度不高于+40℃，不低于-10℃。并在24小時內平均溫度不高于+35℃，不低于-5℃。

在空氣清潔大氣條件中，相對濕度在*高溫度為+40℃不超過50%，在較低溫度時允許有較高的相對濕度，例如：溫度為+20℃時為90%，但應考慮由于溫度變化，有可能會偶爾產生適度的凝露。

電控設備應安裝在沒有火災，沒有爆炸危險，無嚴重污穢和化學腐蝕性氣體及劇烈震動的場所。安裝傾斜度不大于50 。

電控設備應在-25℃～55℃的溫度下運輸和儲存，在短時間內（不超過24h）溫度不超過＋70℃。在這些極限溫度下設備不應遭到任何不可恢復的損傷且在正常的條件下應能正常工作。

如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。

當本設備使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。
