產品介紹
H3系列 防爆式差壓開關結構牢固，可靠耐用，專利的獨特設計使其能夠靈敏地監測低到10英寸水柱（254毫米水柱）的差壓，同時承受到1500psig（103bar）的靜壓。它和其它活塞移動的壓力開關不一樣，H3系列采用旋轉運動移動軸來使設定點不隨全壓的變化而變化，回差大約為量程的5%。量程彈簧直接和隔膜向連結使摩擦阻力減少到*小，重復精度*佳。轉動的大隔膜設計能夠維持有效面積進一步降低摩檫力。隔膜后面有墊座，這樣不管是高壓側還是低壓側，在靜壓高到1500psi (103 bar)內都不會受到損害。特別的過量程保護功能還可以防止過度調緊量程螺絲�？蛇x擇316不銹鋼外殼用于水，水基液體或用于其它惡劣的應用場合。
產品規格
濕材料：見訂購頁面。
溫度限制：- 4至220°（- 20至104°）。
防爆：4到194°F（20至90°C）。
壓力范圍：1500 psig（103條）。
防護等級：標準符合NEMA 4X（IP56）；排水選擇符合NEMA 3（IP54）。危險的使用見“危險位置等級表”在目錄頁。
開關類型：SPDT或DPDT開關。
電氣額定值：5 @ 125 / 250伏，30伏直流電。
電氣連接：見訂購頁面。
管道連接：3 / 4“女性不擴散核武器條約”。
過程連接：8 / 1“女性不擴散條約”。
安裝方向：垂直。
設定點調整：內螺紋。
重量：4磅2盎司（2公斤）。
死區：大約5%的范圍內。
機構認證：ATEX（見“評級圖”在目錄頁），CE，CSA，UL。
選型表

EXAMPLE	H3	A	1	S	C	MV	Series H3A-1SC-MV Explosion-proof, Weatherproof Differential Pressure Switch, aluminum chamber, nitrile diaphragm, range 10-180" w.c., SPDT snap switch, terminal block, ATEX approved, with gold contacts on snap switch.
SERIES	H3						Explosion-proof, Weatherproof Differential Pressure Switch
CHAMBER/DIAPHRAGM MATERIAL		A S					Aluminum Chamber and Nitrile Diaphragm Stainless Steel Chamber and Fluoroelastomer Diaphragm
ADJUSTABLE RANGE			1 2 3 4				10-180" w.c. (2.48-44.78 kPa) 0.5-15 psid (0.03-1 bar) 5-70 psid (0.34-4.8 bar) 10-200 psid (0.7-13.8 bar)
SWITCH				S D			SPDT Snap Switch, Rated 5 A @ 120/250 VAC, 30 VDC DPDT Snap Switch, Rated 5 A @ 120/250 VAC, 30 VDC
ELECTRICAL CONNECTIONS					C L T		ATEX Approved Internal Terminal Block 18 AWG x 18" Lead Wires UL/CSA Approved Internal Terminal Block
OPTIONS						DRAIN MV PRESET ST VIT	Housing with Drain, allows condensate to be drained, (NEMA 3 instead of 4X) Gold Contacts on Snap Switch for Dry Circuits Preset Stainless Steel Tag Fluoroelastomer Diaphragm (standard with stainless steel chamber)

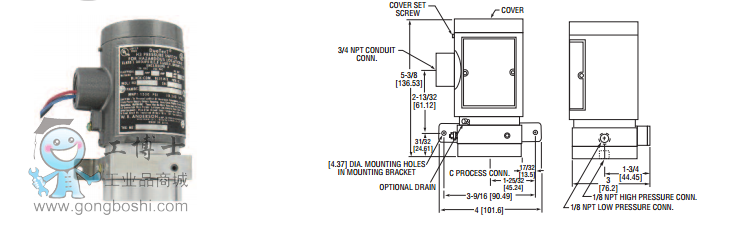

尺寸圖
