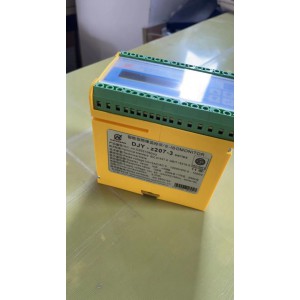

DJY-z207系列智能型絕緣監控儀，采用***的技術和大規模集成電路，可廣泛用于0～1000VAC/DC不接地（IT）電網絕緣電阻的監控。儀器通過與配套的電壓擴展器的連接，還可以擴展監控電網的額定電壓值。

　　儀器采用智能IC芯片控制的“等幅對稱方波充電測量法”（DFB），持續地監測不接地（IT）電網設備的對地絕緣電阻，它可以是一個單相或三相交流電網、支流電網、純電池電網或是可控制的交、直流電網，比如是通過可控硅或三相橋式整流裝置進行饋電的，以及變頻電網和與交、直流電網相連接的復合電網。在其它用電設備中這種儀器也是值得推薦的。

　　該儀器符合IEC61557-1、61557-8技術標準之要求。

● 功能簡介

◆ 廣泛應用于不接地的（IT）電網，可以是交流三相、單相或帶整流、變頻的復合電網以及直流或純電池電網。

◆ 自動適應匹配電網電容

　 采用智能IC芯片控制的等幅對稱方波充電測量法（DFB）

◆ 連接電壓擴展器后可擴展電網額定電壓

◆ 兩檔分別設置的響應值

◆ LCD液晶顯示

◆ 可外接遠程控制的自檢和復位按鈕

◆ 線路連接監視

◆ 自動功能檢測

◆ Rs-485接口電路

● 工作原理

　　........智能型絕緣監控儀可用于監控不接地（IT）電網對地絕緣電阻的變化。適用于不接地（IT）單相或三相交流電網、直流電網、純電池電網或是可控制的交、直流電網，比如是通過可控硅或三相橋式整流裝置進行饋電的，以及變頻電網和與直流電網相連接的復合電網。

　　絕緣監控儀可很方便地連接在不接地（IT）電網和大地之間。連接電壓擴展器后還可以擴展被監控電網額定電壓范圍。

　　儀器***采用“等幅對稱方波測量法”（DFB）由智能（IC）芯片控制的等幅對稱方波測量電壓被疊加到電網上（對于不同形式的電網，儀器還可通過（設置3）菜單對測量方法進行選擇），測試信號和電網與大地之間的絕緣電阻構成測量回路，電子檢測電路經過一段響應時間后計算出絕緣電阻，并通過液晶顯示器或外接的模擬量KΩ表現是出來。

　　如果讀取得測量值小于設定的相應值ALARM1/ALARM2，相應的報警繼電器K1/K2動作，報警發光管（LED）ALARM1/2點亮，液晶顯示器將顯示測量值（如果是直流電網絕緣故障，還將顯示故障所在電極），如果將端子ER跨接（用外接復位“RESET”常閉觸點或跳線），故障顯示將被保存。

　　儀器面板上的功能鍵可對響應值和其他參數進行設定。參數在液晶顯示器上顯示，并自動保存在永遠不會消失的存儲芯片（E2PROM）內。

　　按下測試按紐[TEST/RESET]（>2S）可對儀器的功能進行測試。顯示器顯示“TEST”，如果未發現儀器故障，液晶顯示器將顯示“TEST OK R<1K”，經過時間延遲后，報警繼電器動作，兩個報警發光管同時點亮。如果檢出儀器故障，液晶顯示器將顯示“TESTALARM，”按下[TEST。RESET]按紐（< 1S），故障顯示可解除。

　　儀器將連續對電網、大地（PE）的連接被進行監視，如果其中有一根接線開路、未連接或呈現高阻，顯示器將顯示“ALARM E-KE或“ALARM L1-L3”如果所有的連接線都開路，儀器啟動報警。在這種情況下，請立即檢查相關的連接線，否則儀器不能正確測量絕緣電阻值。

　　如果被監控電網的絕緣電阻值超過*大響應值得20倍（約20M），儀器每過24小時自動進行一次自檢，以確保報警繼電器輸出正常。

　　有時候在一些新的或較小的電網中，絕緣電阻值有可能會大于*大響應值得20倍（約20M）以上，這時監控儀也可能啟動報警。在這種情況下，可在菜單（設置2）中關閉“接線監視”功能。

　　如果出現系統故障，液晶顯示器會顯示“TEST ALARM”，在這種情況下，請關閉絕緣監控儀的電源，然后再打開。如果經過一段響應時間后仍然顯示故障，則表明儀器確有故障。
