產品描述

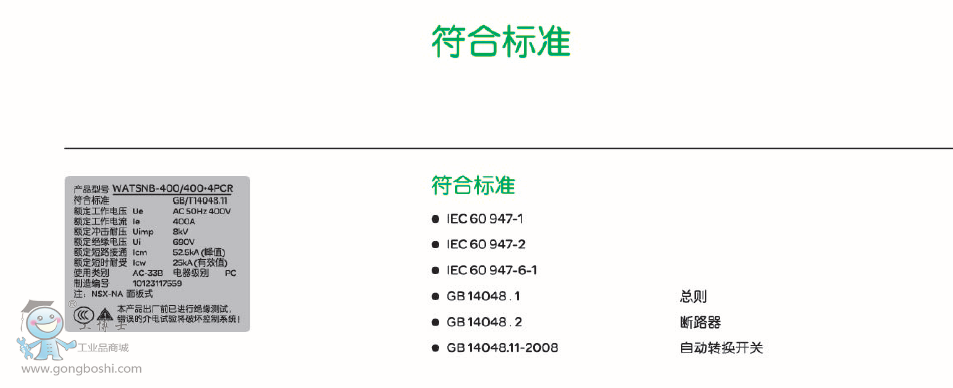

符合標準：GB14048.11-2008
污染等級：Ⅲ級
工作溫度：-5°C to +40°C
電器級別：CB、PC級
使用類別：AC-33B/AC-33iB
獲得CCC證書并通過EMC電磁兼容性測試

CB級

配備過電流脫扣器的ATSE它的主觸頭能夠接通并用于分?jǐn)喽搪冯娏?/p>

摘自中華人民共和國國家標準GB 14048.11-2008

WATSN系列自動轉換開關若選擇具有過電流脫扣器的斷路器作為執行器則屬于CB級自動轉換開關。具備選擇性的保護功能，能對下端的負荷和電纜提供短路和過載保護；其接通和分?jǐn)嗄芰�遠大于使用接觸器和繼電器等其他元器件。

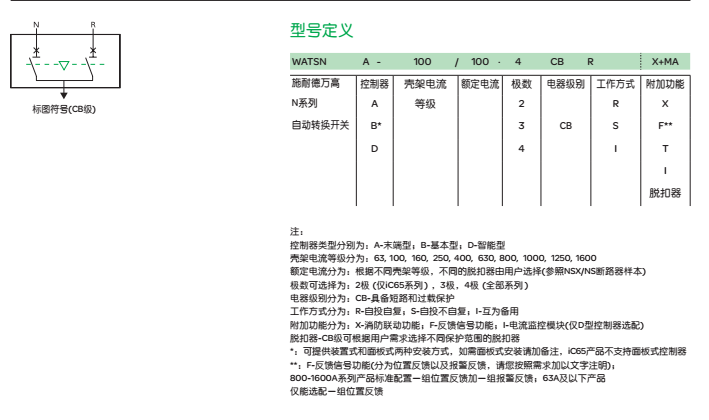

CB級轉換開關電器

具備短路及過載保護功能
>電流等級1-1600A

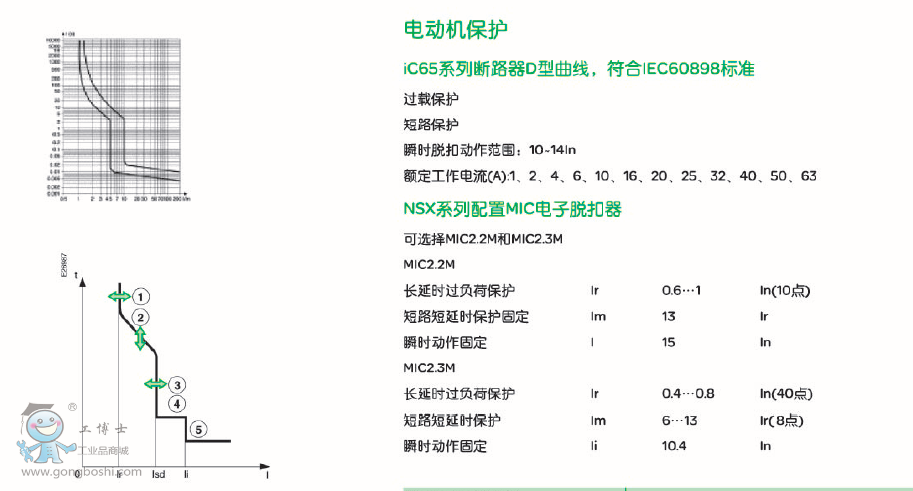

>執行元件iC65微型斷路器，NSX、NS塑殼斷路器
>具備較高的短路分?jǐn)嗄芰?/p>

>可配置多種脫扣器，滿足不同場所需求
>具備高限流特性，經濟的選擇性

PC級

能夠接通、承載、但不用于分?jǐn)喽搪冯娏鞯腁TSE

摘自中華人民共和國國家標準GB 14048.11-2008

WATSN系列自動轉換開關若選擇不具有過電流脫扣器的負荷開關作為執行器則屬于PC級自動轉換開關。不具備保護功能，但其具備較高的耐受和接通能力，能夠確保開關自身的安全，不因過載或短路等故障而損壞，在此情況下保證可靠的接通回路。

PC級轉換開關電器

接通、承載，但不用于分?jǐn)喽搪冯娏?span>
>電流等級32-1600A
>執行原件INT及NSX-NA負荷隔離開關
>具備較高短路接通及短時耐受能力

二．施耐德萬高雙電源自動切換開關產品主要特點

1. 三種可選工作方式

■自投自復工作方式

■互為備用工作方式

■自投不自復工作方式

2. 三種穩定工作位置

■常用電源合、備用電源分

■常用電源分、備用電源合

■常用電源分、備用電源分

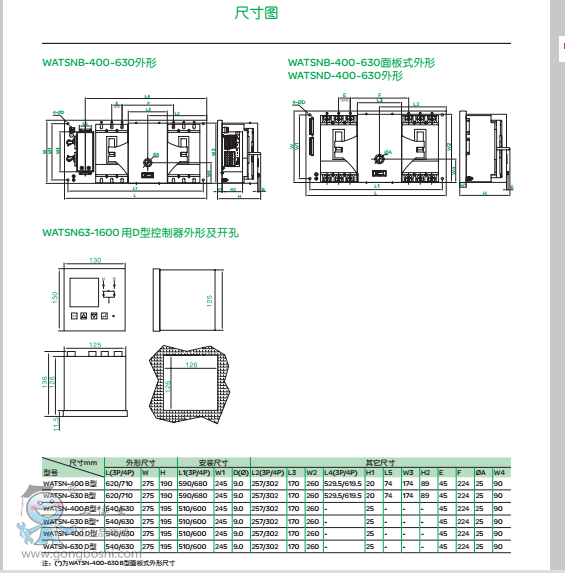

參考型號如下

施耐德萬高雙電源WATSNB-32/4CBR 32A

施耐德萬高雙電源WATSNB-63/3CBR 3P 63A

施耐德萬高雙電源WATSNB-100/4PCR 4P 100A

施耐德萬高雙電源WATSNB-125/3CB 3P 125A

施耐德萬高雙電源WATSNB-160/4RF  4P 160A

施耐德萬高雙電源WATSNB-200/3CBI 3P 200A

施耐德萬高雙電源WATSNB-250/4CBI 4P 250A

施耐德萬高雙電源WATSNB-320/4CB 4P 320A

施耐德萬高雙電源WATSNB-400/4CBR 4P 400A

施耐德萬高雙電源WATSNB-500/4P 500A

施耐德萬高雙電源WATSNB-630/4RF 4P 630A

施耐德萬高雙電源WATSNB-800/4PCR 4P 800A

施耐德萬高雙電源WATSNA-32/4PCB 4P 32A

施耐德萬高雙電源WATSNA-63/3CBRF 3P 63A

施耐德萬高雙電源WATSNA-100/4RF 4P 100A

施奈德自動轉換開關WATSNA-125/4RF 4P 125A

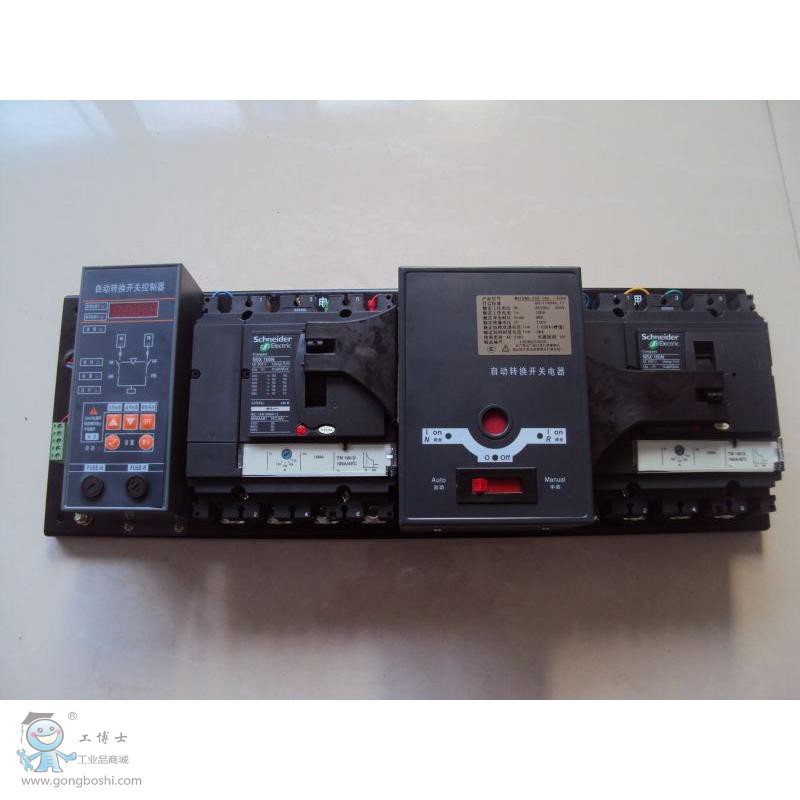

施奈德自動轉換開關WATSNA-160/4PCB 4P 160A

施奈德自動轉換開關WATSNA-200/3CBRF 3P 200A

施奈德自動轉換開關WATSND-250/4RF 4P 250A

施奈德自動轉換開關WATSND-320/3CBRF 3P 320A

施奈德自動轉換開關WATSND-400/4RF 4P 400A

施奈德自動轉換開關WATSND-500/4PCI 4P 500A

三．工作原理

當常用電源正常，功能鍵置于自動檔時，備用斷路器分、常用斷路器合，以保護常用電源接通負載。當常用電源A一相或三相全部電壓中斷時，ATS將負載從常用電源轉換到備用電源(當備用電源有正常電壓時)，并在常用電源恢復至正常時，又將備用電源轉換至常用電源。具體安裝方式如下

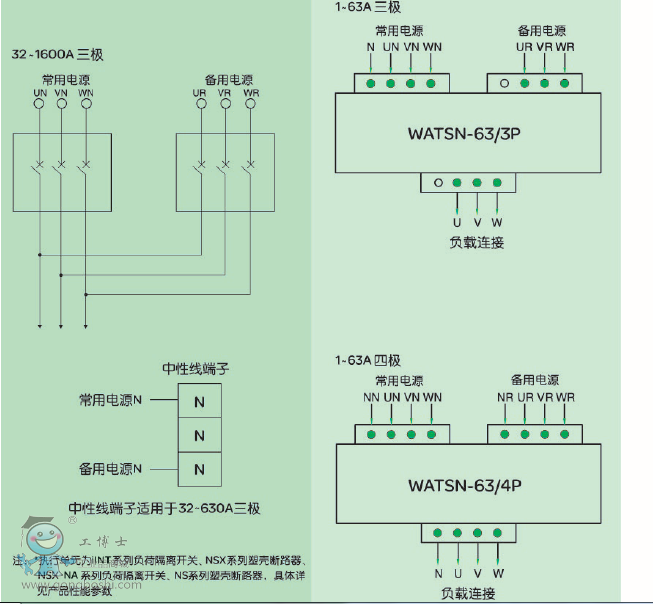

電路接線圖


電路接線圖
