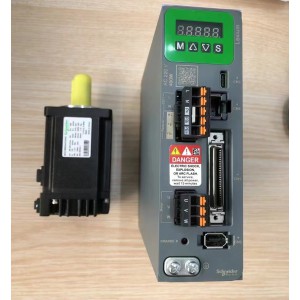

BCH18伺服電機, 200w, 輕慣量, 60mm法蘭, 3000rpm, 23位增量光編
| 適用范圍 | Easy Lexium 18 |
|---|---|
| 產品短名 | BCH18 |
| 產品類型 | 伺服電機 |
| ***大機械速度 | 6000.0 rpm |
|---|---|
| 額定電源電壓 [Us] | 200...240 V |
| 電網相數 | 3 相 |
| 連續失速電流 | 1.6 A |
| 連續失速扭矩 | 0.64 N.m, 220 V, 單相 |
| 持續功率 | 200 W |
| ***大失速轉矩 | 1.92 N.m, 220 V, 單相 |
| 標稱輸出功率 | 200 W, 220 V, 單相 |
| 額定力矩 | 0.64 N.m, 220 V, 單相 |
| 標稱速度 | 3000 rpm, 220 V, 單相 |
| ***大恒定電流 | 5.1 A |
| 軸端 | Parallel key |
| 軸直徑 | 14.0 mm |
| 軸長度 | 30.0 mm |
| 鍵寬 | 5.0 mm |
| 反饋類型 | 23 bits optic incremental encoder |
| 制動報閘 | 無 |
| 安裝方式 | 亞洲標準法蘭 |
| 電機法蘭尺寸 | 60 mm |
| 電氣連接 | 2 接線端 male/female |
| 轉矩常數 | 0.4 N.m/A 在…上 40 °C |
| 反電動勢常數 | 27.1 V/krpm 在…上 40 °C |
| 轉子慣量 | 0.15 kg.cm² |
| ***大徑向力 Fr | 254 N |
| ***大軸向力 Fa | 74 N |
| 寬度 | 76.7 mm |
| 安裝孔數 | 4.0 |
| 安裝孔徑 | 5.0 mm |
| 寬度 | 76.7 mm |
| 高度 | 60.0 mm |
| 深度 | 68.6 mm |
| 凈重 | 0.83 kg |
| 編碼器類型 | Optic encoder |
| IP 保護等級 | IP67 |
|---|---|
| 運行溫度 | 0…40 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 13.8 cm |
| Package 1 Width | 12.2 cm |
| Package 1 Length | 26.8 cm |
| Package 1 Weight | 1.0 kg |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 6 |
| Package 2 Height | 30.0 cm |
| Package 2 Width | 29.9 cm |
| Package 2 Length | 39.8 cm |
| Package 2 Weight | 6.0 kg |
