技術數據

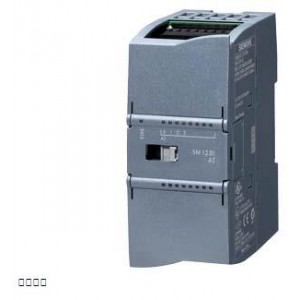

		SIMATIC S7-1200，數字輸入 SM 1221，8 DI，24V DC， 灌電流/拉電流
一般信息
產品類型標志		SM 1221，DI 8x24 VDC
電源電壓
額定值 (DC)		24 V
允許范圍，下限 (DC)		20.4 V
允許范圍，上限 (DC)		28.8 V
輸入電流
來自背板總線 DC 5 V，***大值		105 mA
數字輸入端
● 來自負載電壓 L+（空載），***大值		4 mA; 每個通道
輸出電壓 / 標題
測量變頻器的供電電壓 / 標題
● 存在		是
功率損失
功率損失，典型值		1.5 W
數字輸入
數字輸入端數量		8
● 在組件中		2
輸入特性符合 IEC 61131，類型 1		是
可同時控制的輸入端數量
所有安裝位置
— ***高可達 40 ℃，***大值		8
水平安裝位置
— ***高可達 40 ℃，***大值		8
— ***高可達 50 ℃，***大值		8
垂直安裝位置
— ***高可達 40 ℃，***大值		8
輸入電壓
● 額定值 (DC)		24 V
● 對于信號“0”		1 mA 時 DC 5 V
● 對于信號“1”		15 V DC，當為 2.5 mA 時
輸入電流
● 對于信號“0”，***大值（允許的閉路電流）		1 mA
● 對于信號 “1”，***小值		2.5 mA
● 對于信號“1”，典型值		4 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 可參數化		是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇
對于報警輸入端
— 可參數化		是
導線長度
● 屏蔽，***大值		500 m
● 未屏蔽，***大值		300 m
報警/診斷/狀態信息
報警
● 診斷報警		是
診斷顯示 LED
● 用于輸入端狀態		是
電位隔離
數字輸入電位隔離
● 在通道之間，分組點數		2
防護等級和防護類別
防護等級 IP		IP20
標準、許可、證書
CE 標記		是
CSA 許可		是
UL 許可		是
cULus		是
FM 許可		是
RCM（原 C-TICK）		是
KC 許可		是
船舶建造許可		是
環境要求
露天情況下
● ***大落差		0.3 m; 五個，在發貨包裝內
運行中的環境溫度
● ***小值		-20 °C
● ***大值		60 °C
● 水平安裝，***小值		-20 °C
● 水平安裝，***大值		60 °C
● 垂直安裝，***小值		-20 °C
● 垂直安裝，***大值		50 °C
● 允許溫度變化		5°C 至 55°C，3°C/分鐘
運輸/儲存時的環境溫度
● ***小值		-40 °C
● ***大值		70 °C
氣壓符合 IEC 60068-2-13 標準要求
● 存放/運輸，***小值		660 hPa
● 存放/運輸，***大值		1 080 hPa
相對空氣濕度
● 25 °C 時無冷凝運行，***大值		95 %
連接技術
需要的前置插頭		是
機械/材料
外殼材料（正面）
● 塑料		是
尺寸
寬度		45 mm
高度		100 mm
深度		75 mm
重量
重量，約		170 g
