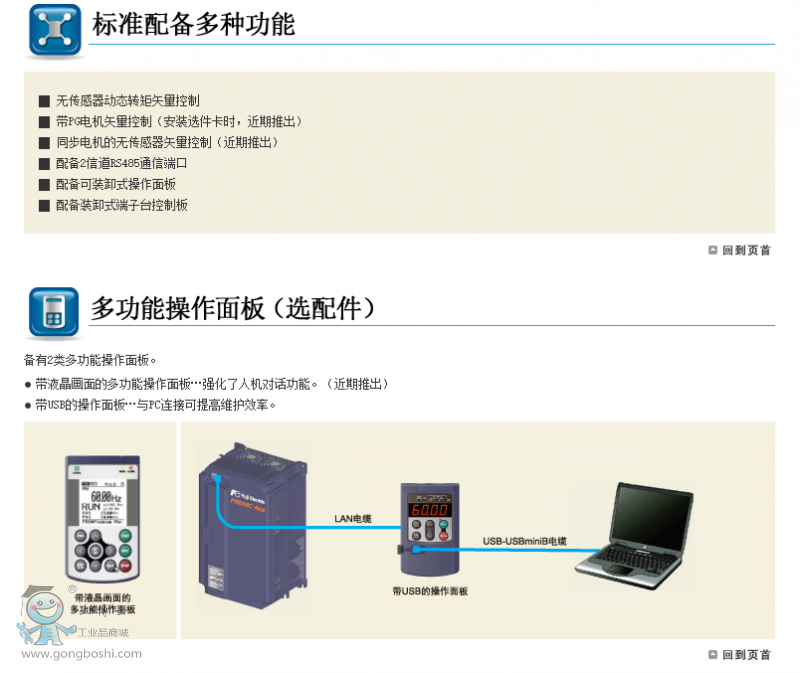

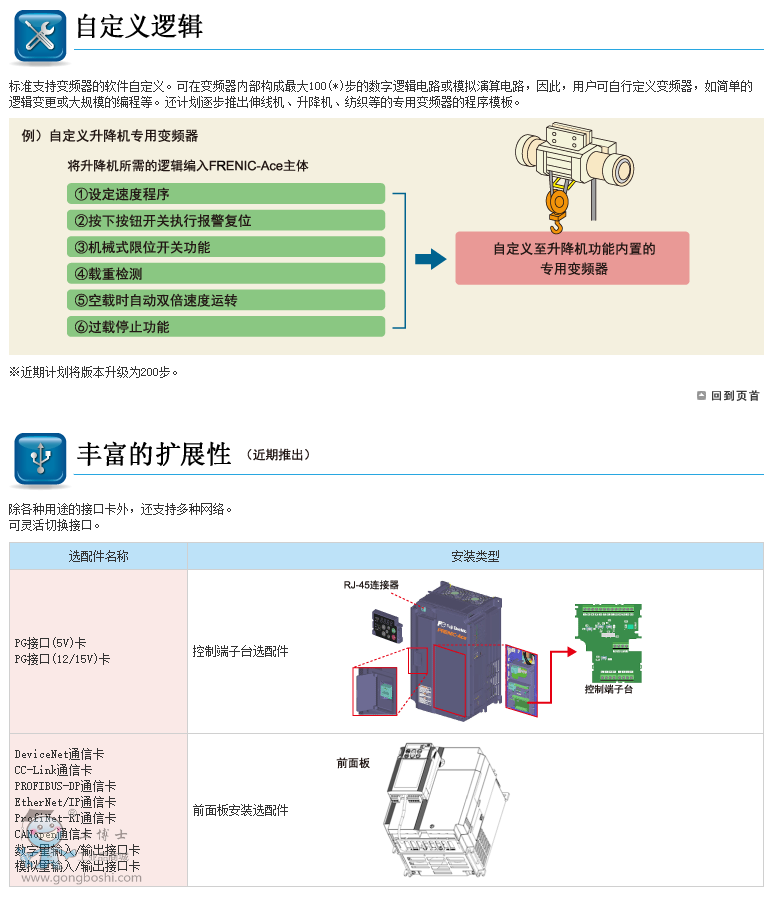

規格
| 項 目 | 規 格 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 型 號 | FRN□□□□E2S-4□ | 0059 | 0072 | 0085 | 0105 | 0139 | 0168 | 0203 | |
| 標準適用電機[kW] ※1 | ND | 30 | 37 | 45 | 55 | 75 | 90 | 110 | |
| HD | 22 | 30 | 37 | 45 | 55 | 75 | 90 | ||
| HND | 22 | 30 | 37 | 45 | 55 | 75 | 90 | ||
| HHD | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 額定輸出 | 額定容量[kVA] ※2 | ND | 45 | 55 | 65 | 80 | 106 | 128 | 155 |
| HD | 34 | 46 | 57 | 69 | 85 | 114 | 134 | ||
| HND | 34 | 46 | 57 | 69 | 85 | 114 | 134 | ||
| HHD | 30 | 34 | 46 | 57 | 69 | 85 | 114 | ||
| 電壓[V] ※3 | 三相380～480V（帶AVR功能） | ||||||||
| 額定電流[A] ※4 | ND | 59.0 | 72.0 | 85.0 | 105 | 139 | 168 | 203 | |
| HD | 45.0 | 60.0 | 75.0 | 91.0 | 112 | 150 | 176 | ||
| HND | 45.0 | 60.0 | 75.0 | 91.0 | 112 | 150 | 176 | ||
| HHD | 39.0 | 45.0 | 60.0 | 75.0 | 91.0 | 112 | 150 | ||
| 額定過載電流 | HD | 額定輸出電流的150% -1min | |||||||
| ND,HND | 額定輸出電流的120% -1min | ||||||||
| HHD | 額定輸出電流的150% -1min， 200% -0.5s | ||||||||
| 輸入電源 | 主電源（相數、電壓、頻率） | 三相380～480V， 50/60Hz | 三相380～440V， 50Hz 三相380～480V， 60Hz |
||||||
| 電壓、頻率/允許變動范圍 | 電壓：+10～-15%（相間不平衡率2%以內 ※7）頻率：+5～-5% | ||||||||
| 額定輸入電流 （無DCR）[A] ※5 |
ND | 77.9 | 94.3 | 114 | 140 | ‐ | ‐ | ‐ | |
| HD | 60.6 | 77.9 | 94.3 | 114 | 140 | ‐ | ‐ | ||
| HND | 60.6 | 77.9 | 94.3 | 114 | 140 | ‐ | ‐ | ||
| HHD | 52.3 | 60.6 | 77.9 | 94.3 | 114 | 140 | ‐ | ||
| 額定輸入電流 （帶DCR）[A] ※5 |
ND | 57.0 | 68.5 | 83.2 | 102 | 138 | 164 | 201 | |
| HD | 42.2 | 57.0 | 68.5 | 83.2 | 102 | 138 | 164 | ||
| HND | 42.2 | 57.0 | 68.5 | 83.2 | 102 | 138 | 164 | ||
| HHD | 35.5 | 42.2 | 57.0 | 68.5 | 83.2 | 102 | 138 | ||
| 所需電源容量 （帶DCR）[kVA] ※6 |
ND | 39 | 47 | 58 | 71 | 96 | 114 | 139 | |
| HD | 29 | 39 | 47 | 58 | 71 | 96 | 114 | ||
| HND | 29 | 39 | 47 | 58 | 71 | 96 | 114 | ||
| HHD | 25 | 29 | 39 | 47 | 58 | 71 | 96 | ||
| 制 動 | 制動轉矩[%] ※7 | ND | 12% | 5～9% | |||||
| HD | 15% | 7～12% | |||||||
| HND | 15% | 7～12% | |||||||
| HHD | 20% | 10～15% | |||||||
| 直流制動 | 制動開始頻率：0.1～60.0Hz， 制動時間：0.0～30.0s， 制動動作值：0～100%（HHD規格），0～80%（HHD/HD規格），0～60%（ND規格） | ||||||||
| 制動用晶體管 | 標準內置 | 另置選配件 | |||||||
| 制動用電阻器 | 另置選配件 | ||||||||
| 直流電抗器(DCR) | ND | 另置選配件 | |||||||
| HD,HND | 另置選配件 | ||||||||
| HHD | 另置選配件 | ||||||||
| 防護等級(IEC60529) | IP20 封閉型，UL open type | IP00 開放型， UL open type | |||||||
| 冷卻方式 | 風扇冷卻 | ||||||||
| 重量[kg] | 9.5 | 10 | 25 | 26 | 30 | 33 | 40 | ||
| ※1 | 標準適用電機表示富士電機的4極標準電機。 |
| ※2 | 指440V額定時的額定功率。 |
| ※3 | 不能輸出高于電源電壓的電壓。 |
| ※4 | 載頻（功能代碼F26）設定超過以下數值時，需降低載頻。 ND/HD：型號FRN0059E2S-4□以上，4kHz HND：型號FRN0059E2S-4□，10kHz、FRN0072E2S-4□～FRN0168E2S-4□，6kHz、FRN0203E2S-4□，4kHz HHD：型號FRN0059E2S-4□～FRN0168E2S-4□，10kHz、FRN0203E2S-4□，6kHz |
| ※5 | 指在電源功率為500kVA（變頻器功率超過50kVA時為變頻器功率的10倍）時，連接到%X=5%的電源時的估算值。 適用電機超過75kW時，請使用直流電抗器(DCR)。 |
| ※6 | 指帶直流電抗器(DCR)時的功率。 |
| ※7 | 指電機單體的平均制動轉矩數值。（根據電機效率而變化。） |
| ※8 | 相間不平衡率[%]=（*大電壓[V]-*小電壓[V]）/3相平均電壓[V]×67（參考IEC/EN 61800-3）如果在不平衡率為2～3% 時使用，請使用交流電抗器（ACR：選配件）。 |
外形圖
| 電源系列 | 變頻器型號 | 圖號 | 尺寸 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | W1 | W2 | W3 | W4 | H | H1 | H2 | D | D1 | D2 | D3 | M | N | |||
| 3相400V | FRN0059E2S-4□ | A | 250 | － | － | － | － | 400 | － | － | 195 | 105 | 90 | － | 2×φ10 | 10 |
| FRN0072E2S-4□ | ||||||||||||||||
| FRN0085E2S-4□ | B | 326.2 | 320 | 240 | 310.2 | 304 | 550 | 530 | 500 | 261 | 115 | 140 | 255 | |||
| FRN0105E2S-4□ | ||||||||||||||||
| FRN0139E2S-4□ | 361.2 | 355 | 275 | 345.2 | 339 | 615 | 595 | 565 | 276 | 155 | 270 | |||||
| FRN0168E2S-4□ | 675 | 655 | 625 | |||||||||||||
| FRN0203E2S-4□ | 740 | 720 | 690 | |||||||||||||
